我們知道，漏電流會導致功耗，尤其是在較低的閾值電壓下。下面我們來了解在MOS管漏電流找到的主要的六大原因。

1. 柵極電流

MOSFET中漏極電流產生的原因是由于材料或制造工藝的不完美導致的。例如，MOSFET內部的絕緣層可能具有缺陷，導致絕緣層不完全阻擋漏極電流。此外，MOSFET內部的雜質或缺陷也可能導致漏極電流。

解決方法：提高制造工藝的質量控制，減少雜質和缺陷的存在，并增加絕緣層的質量。

2.熱載流子

熱載流子是指主要是由于載流子在器件中的能量損失產生的。當MOSFET工作時，由于載流子在通道中的散射和碰撞，會產生熱能。這些熱能會增加載流子的能量，導致一部分載流子越過溝道勢壘，漏電流增加。

解決方法：優化器件結構和材料，減少熱漏電的產生。可以通過改變溝道長度、增加絕緣層厚度等方式來降低漏電流。可以通過降低工作溫度、降低電源電壓等措施來減少熱漏電。

3.PN結反向飽和電流

MOS的漏極/源極和襯底結被反向偏置。由于反向偏置區域中少數載流子的漂移/擴散，以及由雪崩效應產生的電子-空穴對形成反向電流。這種反向電流會導致功耗和損耗增加。

解決方法：

在MOSFET的反向電路中添加一個反向電流抑制電路，有效地減小反向漏電流的大小。反向漏電流隨著結溫的上升呈指數規律增加。控制MOSFET的結溫可以減小反向漏電流的大小。

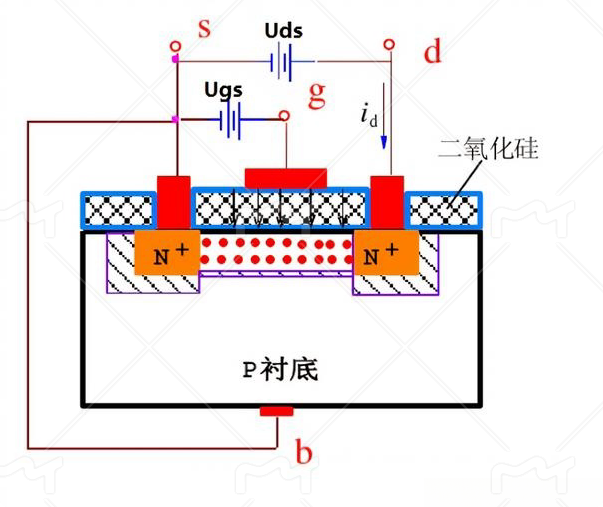

4 襯底漏電

襯底漏電：襯底漏電是由于襯底和其他電極之間的電場引起的泄漏電流。襯底漏電與襯底與源極之間的電場強度、電子遷移率和器件尺寸有關。

解決方法：加強襯底與其他電極之間的絕緣以減小電場影響。

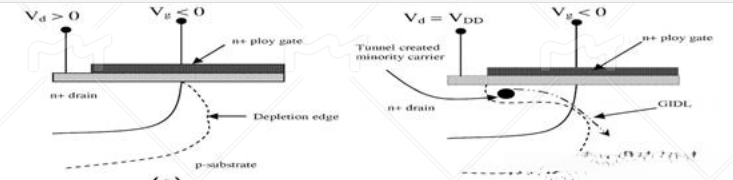

5. 漏極漏電

漏源電流是由于漏極和源極之間的耗盡區互相作用，降低源極勢壘而導致的泄漏電流。

解決方法：優化器件結構和設計，以降低耗盡區的影響。

6. 亞閾值漏電

亞閾值漏電是由于將電荷載流子注入溝道表面的源極所導致的泄漏電流。

在亞閾值區，溝道中的電荷積累較少，導致漏電流較小。

（提示：在弱反演中，少數載流子的濃度很小，但不為零。）

解決方法：通過優化器件結構和工藝參數來減小亞閾值漏電。

（部分資料來源于網絡）

以上就是關于MOS管漏電流的六大原因，當然還有其它大大小小的因素會影響MOS管漏電流的情況，后面我們有機會再一起探討！
