這兩天全世界都在吃的這個瓜到底是個什么情況？

韓國實驗團隊公布了一種名為 LK-99 的材料，聲稱其在常壓下實現了室溫超導。這一消息引起了全球科學界的廣泛關注，也讓人們對常溫超導技術產生了濃厚的興趣。

那么，究竟什么是常溫超導技術？

對于半導體行業來說，這項技術可是一個非常具有潛力的科技突破。今天在這篇文章中，我們將從MOS管制造商的角度探討常溫超導技術對半導體行業的影響，并分析其可能帶來的好處和挑戰。

首先我們簡單的了解什么是常溫超導？

常溫超導技術是指在室溫下能夠實現電子在材料中零電阻傳輸的技術。我們知道，傳統的超導技術需要在低溫環境下實現，這是因為在低溫下，材料的電阻會消失，電流可以在材料內部自由流動。而常溫超導技術則是通過改變材料的結構和性質，使得材料在室溫下也能實現超導現象。

常溫超導的工作原理：

常溫超導技術的原理是利用特殊材料的自旋電子對相互作用，使得材料在室溫下形成一種新的電子態，這種電子態可以導電，且電阻為零。常溫超導材料的制備工藝相對復雜，需要對材料進行特殊處理，如摻雜、熱處理等。目前，已經發現了多種能夠在室溫下實現超導現象的材料，如銅氧化物、鐵基材料等。

常溫超導

常溫超導對MOSFET行業的影響：

常溫超導材料的實現將對 MOSFET 行業產生重大影響。超導 MOSFET 具有許多傳統 MOSFET 無法比擬的優勢，例如零電阻、低噪聲和低功耗等特性，這些優勢將極大地推動 MOSFET 技術的發展。

1.提供了更高的電流密度

由于常溫超導材料的零電阻特性，它們可以在不產生熱損耗的情況下傳輸更高的電流。對于MOS管制造商來說，這意味著他們可以設計和生產更高功率的集成電路，這是目前無法實現的。這將為各種應用提供更強大的處理能力，例如高性能計算、人工智能和大數據處理等。

2.提供更低的功耗

由于常溫超導材料的零電阻特性，電流傳輸時不會產生任何能量損耗。從而，可以有效地減少功耗并提高能源效率。對于MOS管制造商來說，這意味著他們可以設計和生產更節能的集成電路，從而減少設備運行時的能源消耗。這將有助于減少環境影響，并提供更持久的電池壽命。

3.提供更低的信號噪聲

由于常溫超導材料的特殊性質，它們對外界電磁干擾的敏感度較低。這使得它們能夠在更穩定和可靠的環境中運行，從而減少傳輸信號的失真和噪聲。對于MOS管制造商來說，這意味著他們可以設計和生產更可靠的集成電路，從而提供更高的性能和穩定性。

4.推動技術創新

常溫超導材料的實現將對 MOSFET 行業的技術創新產生深遠影響。首先，超導技術將促使 MOSFET 器件設計理念的變革，使得研究人員重新審視傳統的器件結構和材料選擇。其次，超導技術的應用將推動 MOSFET 相關制造工藝的進步，為行業帶來新的競爭優勢。

常溫超導對 MOSFET 行業的挑戰：

1. 材料制備的難度

目前常溫超導材料的制備和加工技術仍然非常復雜和昂貴。這需要專業的設備和工藝，以及高超導材料的昂貴成本。對于MOS管制造商來說，這可能意味著他們需要投入大量資金來研發和生產常溫超導器件，并且可能無法立即實現大規模生產。

2.工藝設備的難度

由于常溫超導材料和傳統半導體材料的性質差異較大，制造商將需要適應新的工藝和設備，以確保常溫超導器件的制造和集成能夠與現有的半導體工藝相兼容。這將需要大量的研發和工程投入，并且可能需要較長的時間來實現。

3.市場應用挑戰

雖然常超導技術具有巨大的潛力，但實際應用和商業化還需要經過更多的研發和驗證。此外，常溫超導技術還需要建立相應的產業鏈和市場生態系統，以支持其規模化生產和推廣應用。

常溫超導技術對于MOS管制造商來說具有巨大的潛力和影響。它可以提供更高的電流密度、更低的功耗和更低的信號噪聲，從而為半導體行業帶來更強大的處理能力、更高的能源效率和更高的可靠性。然而，常溫超導技術仍然面臨著復雜和昂貴的制備工藝、與傳統半導體材料和工藝的兼容性問題，以及商業化和市場推廣的挑戰。

目前，常溫超導材料的研究仍處于發展階段，實際應用中仍需克服諸多難題但相信不久的未來，隨著常溫超導技術的不斷成熟，MOSFET 行業有望迎來新的發展機遇。

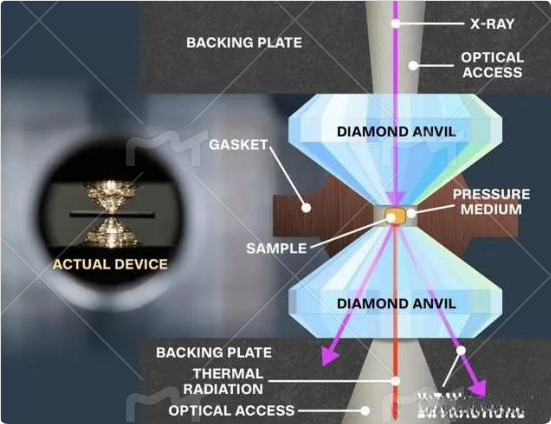

常溫超導相關圖片
